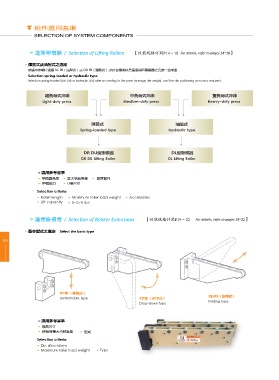

组件选用基准
SELECTION OF SYSTEM COMPONENTS

◎ 選擇舉模器 / Selection of Lifting Rollers 【性能规格详阅P14～18 For details, refer to pages 14~18】

» 彈簧式或油壓式之選定
依據沖床噸位選擇 DL 型（油壓式）或 DR 型（彈簧式）,此外並需將模具重量與所需舉器之長度一並考量
Selection spring-loaded or hydraulic type
Selection spring-loaded (DR DU) or hydraulic (DL) roller according to the press tonnage, die weight, and the die positioning accuracy required.

輕負荷式沖床 中負荷式沖床 重負荷式沖床
Light-duty press Medium-duty press Heavy-duty press

彈簧式 油壓式
Spring-loaded type Hydraulic type

DR DU型舉模器 DL型舉模器
DR DU Lifting Roller DL Lifting Roller

» 選用參考基準
• 舉模器長度 • 最大承載重量 • 配管配件
• 舉模能力 • U槽尺寸
Selection criteria
• Roller length • Maximum roller load weight • Accessories
• Lift capacity • U-cuts size

◎ 選擇移模臂 / Selection of Bolster Extensions 【性能规格详阅P19～22 For details, refer to pages 19~22】

» 基本型式之選定 Select the basic type
05

RC型 （移動式）
Detachable type RD型 （折下式） RE/RF（旋轉式）
Drop-down type Folding type

» 選用參考基準
• 模具尺寸
• 移模臂最大承載重量 • 型式
Selection criteria
• Die dimensions
• Maximum roller load weight • Type
